Modelo КЕ8338 con esfuerzo de 630 tf

Las características técnicas

El esfuerzo nominal, tf

630

El paso de corredera, mm

 150

Número de pasos ininterrumpidos, min-1

 40

El número de conexiones puntuales, min-1 (не более)

 24

La distancia faltante de paso de corredera, mm

 4,5

La altura de estampado, mm

 420

La regulación, mm

 10

Las dimensiones de la corredera, mm

de izquierda a derecha

de adelante hacia atrás

630

650

Las dimensiones de la portaestampa, mm

de izquierda a derecha

de adelante hacia atrás

630

720

El empujador superior

paso, mm

esfuerzo, tf

10

6,3

El empujador inferior

paso, mm

esfuerzo, tf

 90

25

La potencia del motor eléctrico del accionamiento principal, kW

 30

Las dimensiones de la prensa, mm

de izquierda a derecha

de adelante hacia atrás

la altura sobre el nivel del suelo

2520

1630

3450

Esta prevista la posibilidad de modificación de las características técnicas


Prensa acuñador de manivela acodada

Está destinada para las operaciones de estampado volumétrico frío que requieren las presiones altas con pasos lentos: acuñación, corrección, calibración, moldeado volumétrico

  • La prensa está fabricada en base del mecanismo ejecutivo tradicional de manivela acodada, la ventaja de que es simplicidad comparativa y peso no grande.
  • La corredera - es de forma de cajón, se mueve en las guías ajustables. Dentro de la corredera está incorporado un empujador superior mecánico.
  • La regulación de la altura de estampado se efectúa mediante rotación del eje excéntrico superior de la corredera del accionamiento eléctrico individual.
  • El manguito y el freno con accionamiento neumático.
  • Para expulsar las piezas forjadas de la parte inferior del estampado está previsto un empujador inferior.
  • La prensa está equipada por el sistema centralizado de circulación de lubricante liquido.

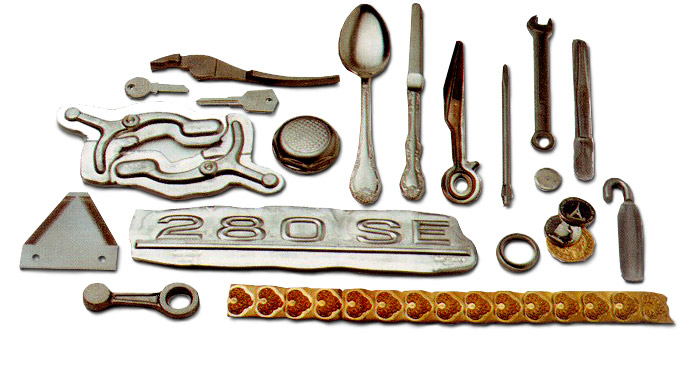

Piezas forjadas fabricadas en la prensa
