Modelo KB5535 con esfuerzo de 315/200 tf

Las características técnicas

El esfuerzo nominal de la corredera de estirar, tf 315
La distancia faltante de la corredera de estirar hacia punto muerto inferior, mm 16
El paso de la corredera de estirar, mm 630
La altura cerrada de la corredera de estirar, mm 720
Las dimensiones de la corredera de estirar, mm
de izquierda a derecha
de adelante hacia atrás		 800
800
El esfuerzo nominal de la corredera de sujeción, tf 200
La distancia faltante de la corredera de sujeción hacia punto muerto, mm 6
El paso de corredera de sujeción, mm 400
La altura cerrada de la corredera de sujeción, mm 620
Las dimensiones de corredera de sujeción, mm
de izquierda a derecha
de adelante hacia atrás		 1250
1250
Frecuencia de pasos ininterrumpidos, min-1 10...16
Frecuencia máxima de pasos individuales de las correderas, min-1 7,5...12
El ajuste de la altura cerrada 200
Las dimensiones de la portaestampa, mm
de izquierda a derecha
de adelante hacia atrás		 1250
1250
La potencia del motor eléctrico del accionamiento principal, kW 71
Las dimensiones, mm
de izquierda a derecha
de adelante hacia atrás
la altura sobre el nivel del suelo		 6760
5830
6500

Esta prevista la posibilidad de modificación en las características técnicas.

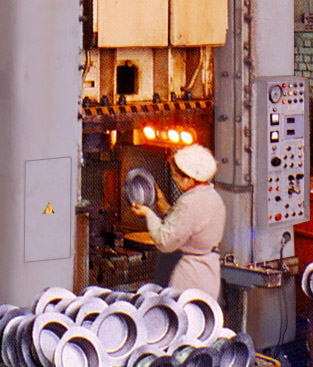

La prensa de una manivela de acción doble

Se aplica para estampado de piezas simétricas completas o parecidas a ellos por su configuración de chapa de metal fina, que requieren aplicación de operaciones de estiramiento profundo con sujeción de pieza bruta.

Las piezas estampadas en la prensa
